在模具檢驗中錫鉍合金的應用

作者:admin 來源: 日期:2018-2-3 17:12:27 人氣: 標簽:在模具檢驗 錫鉍合金的應用


  在模具檢驗中錫鉍合金的應用
  錫秘合金技術在一些工廠已被廣泛地推廣應用,它不僅使模具質量得到了有效的控制——真正地做到提前預防、事前消除,而且大大地縮短了新產品的開發周期和品種批量生產的周期,為工廠進步產品質量,開拓、占領和鞏固市場,作出了不可低估的貢獻。
  在模具型槽檢驗中,通常采用的方法為:①用卡尺、深度尺、樣板等工具檢查型槽尺寸;②用鹽、蠟或石膏等物質澆出樣件,檢查型槽是否錯移。這些常規方法能有效地控制一些比較簡單鍛件的模具型槽尺寸,但對一些復雜程度高的鍛件,其模具型槽尺寸等難以完全檢測,這樣勢必影響生產進度,增加生產本錢。就此結合工廠生產大型復雜類鍛件的特點及其在生產實際中的情況,對模具的檢驗控制進行了深進的探索和研究,摸索出一套解決這一困難的新方法--錫鉍合金技術。該技術與上述常規檢驗方法相比,其最突出的優點是:它能真實而不失真地反映模具型槽各個部位的外形、尺寸、空間位置及相互間的關系等。
  1.錫鉍合金的配制及其主要物理性能
  把已敲碎成60×60(mm)的錫、鉍兩金屬小塊,按一定百分比均勻混合(其百分比為一定值,不能隨意配制)后,放進已加熱到350℃的增鍋或其它加熱容器內。在其熔化過程中,要不斷地攪拌至均勻。若有浮渣,要除往。然后,把該均勻合金熔液在角鋼或槽鋼中澆注成條狀,以備澆注樣件時用。
  該錫鉍合金在常溫下,呈固態、銀白色,熔點低只有1350C,硬度低,固液體積收縮率為0.051%,具有較強的滲透性。
  2.錫鉍合金技術的塬理
  在模具型槽檢驗中,主要運用錫鉍合金固液間體積收縮率極小、可近似以為固液間體積不變的特點,澆注出型槽的樣件,然后對該樣件進行外觀、各個部位尺寸(鍛件的熱尺寸)及幾何外形等的整體檢查,從中發現加工或設計的不足。
  3.錫秘合金樣件在模具型槽中的澆注
  第一步,根據型槽容積大小取適量錫秘合金條,放進已加熱到135℃的增鍋或其它加熱容器中,在其熔化過程中要不斷地攪拌至其均勻。
  第二步,把需澆注樣件的模具均勻加熱到160-200℃(根據模塊大小而定,大者溫度低)。
  第叁步,以常規澆鹽的方法,把模具垂豎立起(澆鹽口朝上),沿澆鹽口澆注合金液體,直至型槽澆滿為止。
  第四步,待模具完全冷卻至室溫后,采用適當的方法打開模具,取出樣件(樣件不能斷開)。
  第五步,檢查樣件是否符合型槽外形,若能真實地反映型槽,則交檢檢測;若不符合,則重新澆注直至符合型槽外形。
  第六步,根據交檢檢測結果,對模具進行適當的處理。
  在澆注過程中應留意的事項:①模具加熱必須做到均勻,否則對大型模具澆注出的樣件影響尤為突出;②要澆注的模具在其澆注前必須先處理好裂紋;③必須把錫Q,合金殘余物從澆注后的模具型槽中清理干凈;④樣件不能有充不滿、殘留飛邊過大、彎曲、局部變形大等直接影響檢測結果的缺陷。
  4.錫秘合金技術在模具檢驗中的運用
  (1)對已加工好的模鍛模,采用澆注錫秘合金樣件的方法來檢查其質量。
  (2)用它驗證模具修復的質量,即在已修復好的型槽中,澆注出錫秘合金樣件,再對該樣件進行檢測。
  (3)采用澆注錫秘合金方法來區分兩種或多種除了個別尺寸等不同外、其它基本一致的鍛件模具。
  (4)對校正?傮w尺寸等的把握,是確定如何進行修復的關鍵。對復雜類鍛件的校正模,其修復難度相當大,修復質量也難以保證。采用修復前澆注出該模具的錫秘合金樣件的方法就可以加以解決。


  錫鉍合金在澆注過程中應注意的事項

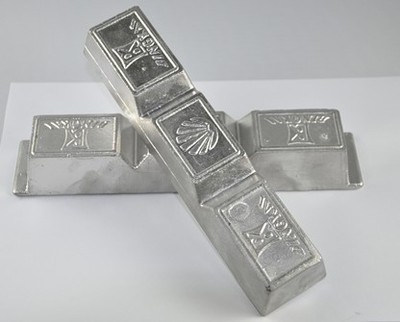

  俊霖低熔點錫鉍合金是鉍同錫、銻、銦等金屬組成的合金,稱之為錫鉍合金。錫鉍合金屬于環保型合金.常溫下,呈固態、銀白色熔點為138℃,固液體積收縮率為0.051%,具有較強的滲透性。
  錫鉍合金在澆注過程中應注意的事項:
  1. 模具加熱必須做到均勻,否則對大型模具澆注出的樣件影響尤為突出;2. 要澆注的模具在其澆注前必須先處理好裂紋;3. 必須把沃昌牌錫鉍合金殘余物從澆注后的模具型槽中清理干凈;4. 樣件不能有充不滿、殘留飛邊過大、彎曲、局部變形大等直接影響檢測結果的缺陷。


  錫秘合金技術在模具檢驗中的運用
  (1) 對已加工好的模鍛模,采用澆注錫秘合金樣件的方法來檢查其質量。
  (2) 用它驗證模具修復的質量,即在已修復好的型槽中,澆注出錫秘合金樣件,再對該樣件進行檢測。
  (3) 采用澆注錫秘合金方法來區分兩種或多種除了個別尺寸等不同外、其它基本一致的鍛件模具。
  (4) 對校正?傮w尺寸等的掌握,是確定如何進行修復的關鍵。對復雜類鍛件的校正模,其修復難度相當大,修復質量也難以保證。采用修復前澆注出該模具的錫秘合金樣件的方法就可以加以解決。
